無振動ピアダドリルシステム PDS-D720
特長
水漏れ無し
- Wパッキンで外壁に汚泥が垂れない。
ランニングコスト
- 消耗品は水とビットのみで経費削減
水平施工
- ビットを当てた状態で施工が出来る。
騒音対策
- 工事中の騒音が低減出来る。
振動ドリルとの騒音比較
一般的な低振動ドリルとの比較
機器・仕様

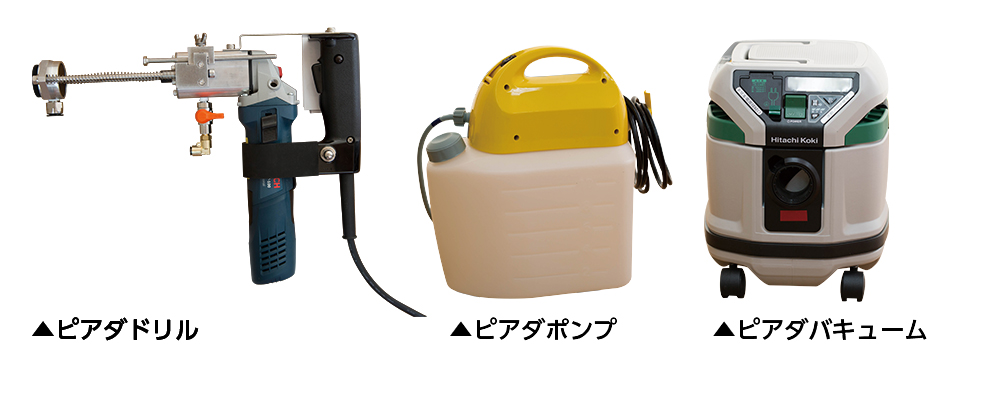

機器
| 品名 | 品番 | 仕様 | 穿孔深さ | サイズ | 適合ピアダシャンク |
|---|---|---|---|---|---|
| ピアダドリル | PDS-D720 | 11,000回転／分・720W(7A) | ～85mm | 390×94×H303×/3.7kg | PDS-M260/M385/M485 |
| ショートピアダ※ | PDS-D720S | 11,000回転／分・720W(7A) | ～45mm | 355×94×H303/3.7kg | PDS-M345 |
| ロングピアダ※ | PDS-D720L | 11,000回転／分・720W(7A) | ～155mm | 460×134×H303/4.0kg | PDS-M4155 |
※受注生産品になります。
| 品名 | 品番 | 仕様 | サイズ |
|---|---|---|---|
| ピアダポンプ | PDS-P27W | 10L・27W(1A) | 390×220×H400/2.4kg |
| ピアダバキューム | PDS-V150S | 12L・270W(7A)※ | 385×335×H405/8.4kg |
※中モード時
消耗品
| 品番 | 穿孔径 | 適合ピアダシャンク |
|---|---|---|
| PDS-B4.0 | Φ4.0 | PDS-M260 |
| PDS-B5.0 | Φ5.0 | PDS-M345/M385 |
| PDS-B6.5 | Φ6.5 | PDS-M485/M4155 |
| PDS-B16.5 ※1 | Φ16.5 | PDS-1618SG（シャンクガイド） |
| PDS-B18.0 ※1 | Φ18.0 | PDS-1618SG（シャンクガイド） |
| 品番 | 穿孔深さ | 適合ピアダドリル | 適合シャンクガイド |
|---|---|---|---|
| PDS-M260 | ～60mm | PDS-D720 | PDS-M2SG |
| PDS-M345 | ～45mm | PDS-D720S ※ | PDS-M3SG |
| PDS-M385 | ～85mm | PDS-D720 | PDS-M3SG |
| PDS-M485 | ～85mm | PDS-D720 | PDS-M4SG |
| PDS-M4155 | ～115mm | PDS-D720L ※ | PDS-M4SG |
※受注生産品になります。
座掘りビット
タイル脳天打ちの必需品！ 今までに無い座掘りビットが新登場！
特長
誰でも簡単・確実に施工できる「先端ガイド」付き
インパクトドライバーに直結可能
六角軸でワンタッチ
施工手順
施工前
タイル脳天打ちΦ5.0にて穿孔。
出ベソが目立ち仕上がりが悪い。
座掘り後
施工完了
タイルとアンカーが平滑になるので綺麗に納まる。
施工前
タイル脳天打ちΦ5.0にて穿孔。
工程①
霧吹きで水道水を噴き掛けながら3ミリの深さまで施工する。
※タイルを貫通しないよう注意する。
工程②
穴にダストポンプで汚泥(ノロ)を確実に排出しウエスで拭きあげる。
施工完了
仕様
| 品番 | 凸部径ー① | ビット径ー② |
|---|---|---|
| PDS－Z6.5 | Φ4.8 | Φ6.5 |
※塗膜の厚みにより実測と異なります。
使用工具
①充電式インパクトドライバー
②座掘りビット（PDS-Z6.5）
③ダストポンプ（エアダスターでも可）
④ウエス
⑤霧吹き（水道水）
足場穿孔
汚泥処理
Q&A
- ドリルがポンプまたはバキュームと連動しません。
配線の接続を作業手順書で確認しながら確実に接続してください。
